SR패널을 이용한 잔교식 부두의 콘크리트 단면보강 및 내진보강공법(특허 제 1061248호)

구조보강 또는 내진보강이 필요한 콘크리트 부재에 SR(Seismic Reinforcement) 패널을 Anchor Bolt로 장착한 후에 콘크리트 구조물과 패널과의 사이에 접착수지를 충진하여 콘크리트 구조물을 보강하는 방법

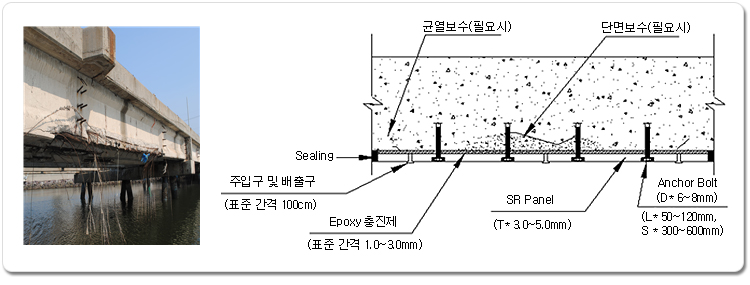

SR패널 부착공법 적용개념도

SR패널 보강공법의 기술적/경제적 우수성

경량 고강도 소재를 사용함으로서 작업성이 우수하고 구조보강 효과가 우수
SR패널은 내진 및 에너지 흡수능력이 우수하여 지진시에 급작스런 파괴 방지
유리섬유, 탄소섬유 및 아라미드 섬유가 융합된 소재로서 내부식성 및 부착력 우수
내부에 주입하는 충진재의 부착성능 증진에 따른 전단보강효과 우수
해수침식의 우려가 없고 별도의 주입보수가 불필요하며, 시공 후 유지보수 용이

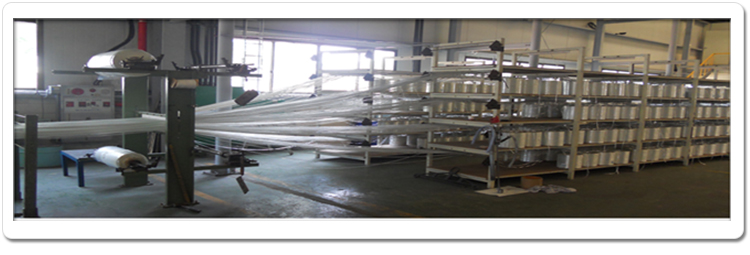

SR패널의 재료특성

SR(Seismic Reinforcement) 패널은 고강성의 유리섬유와 고인성의 탄소섬유 및 아라미드 섬유를 융합(htbrid)한 것으로 구조보강 및 내진보강에 효과가 탁월하다.

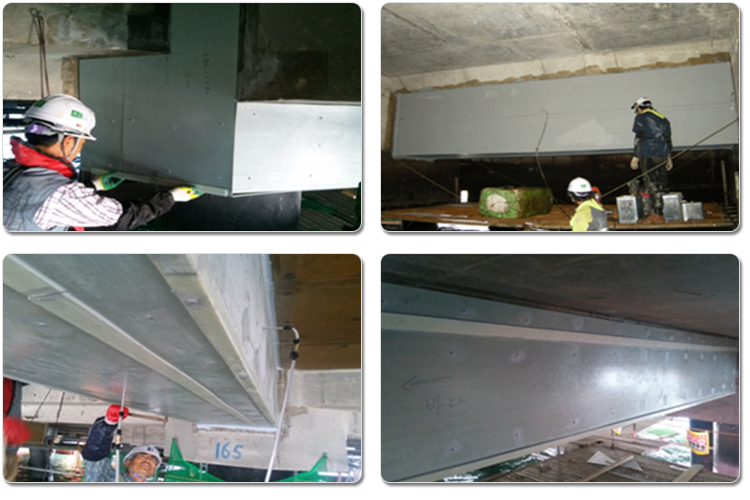

SR패널 단면보강공법 적용사례

공사명 : 201년 OO항 항만시설물 보수보강공사
공사내용 : 1) 잔교식 부두 하면 콘크리트 단면복구(t=50,100mm) - 1016.7㎡
2) 잔교식 부두 하면 콘크리트 단면보강(SR패널) - 5,172,7㎡
3) PSC파일 단면보강 - 8.49㎡
4) 균열보수(주입,충진) - 2603.0㎡
5) 기타 부대공 - 1식
공사금액 : 50억원

유사공법 비교자료

구분	SR패널 부착공법 (특허 1061248호)	GFRC panel 보강공법 (신기술 381호)	COSREM 보강공법 (신기술 596호)	투명 그리드 보강공법 (특허 0454638호)
개요	고강성의 유리섬유와 고인성의 탄소섬유, 아라미드 섬유가 융합된 SR패널(하이브리드 패널)을 콘크리트면에 부착 후 에폭시 접착제, 폴리머몰탈 또는 시멘트몰탈을 충진하여 장기내구성능 또는 내진성능을 확보하는 공법	표면치핑 후 유리섬유강화 플라스틱패널을 고정한 후 에폭시 주입으로 휨 내하력을 증진하는 공법	통기성 구조를 지닌 경량 복합 보강판넬을 콘크리트 면에 부착 후 에폭시 주입과 박리방지 장치를 설치하여 보강효과 및 내구성 증진효과를 기대하는 공법	그리드 형태의 보강재를 투명패널과 일체화한 재료를 이용하여 에폭시주입과 부착으로 강도를 증대하는 공법
시공순서	치핑 등 전처리 균열부위 V커팅 앵커공 천공 SR-Panel 부착 에폭시 씰링 에폭시 주입 후처리 및 양생	치핑 등 전처리 단면복구 및 프라이머도포 ㄷ형 클립 부착 GFRC패널부착(5mm) 앵커부착 에폭시 씰링 에폭시 주입	단면복구(필요시) 표면처리 판넬정착(6mm) 박리방지장치 설치 접착제 주입 표면보호제 마감(필요시)	치핑 등 전처리 표면처리 및 프라이머 도포 투명그리드패널 부착 (6-8mm) 에폭시 씰링 에폭시 주입
특징	해수침식 우려없음 내진 및 에너지흡수 능력 강화	해수침식 우려없음 별도 주입보수 불필요	해수침식 우려없음 Prepreg 형태로 시공품질 향상	해수침식 우려없음 투명패널을 통한 육안검사 가능
