SR판넬을 이용한 교량 상부구조의 내진보강공법(특허 제 1061248호)

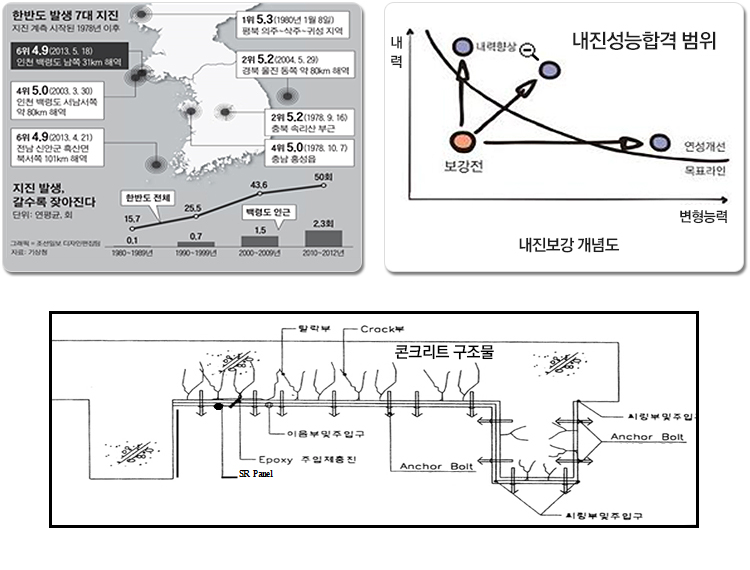

구조보강 또는 내진보강이 필요한 콘크리트 부재에 SR(Seismic Reinforcement)패널을 Anchor Bolt로 장착한 후에, 콘크리트구조물과 패널과의 사이에 접착수지를 충진하여 콘크리트 구조물을 보강하는 공법

SR판넬을 이용한 콘크리트 교량 상부구조의 내진보강 공법개요

그동안은 우리나라가 거대한 유리시아판 위에 있어 지진에 비교적 취약하지 않다고 알고 있었지만, 최근 연구에서는 한반도가 '남한판'이라 불리는 작은 판 위에 있는 것으로 나타났다. 그래서 일본이나 중국에서 최근 일어난 대형지진이 우리나라에도 닥칠 수 있다고 한다. 더 이상 한국도 지진의 안전지대는 아니라는 뜻이다.
SR(Seismic Reinforcement)판넬 보강공법은 교량 상부구조물의 내진보강을 위한 최적 솔루션이다.

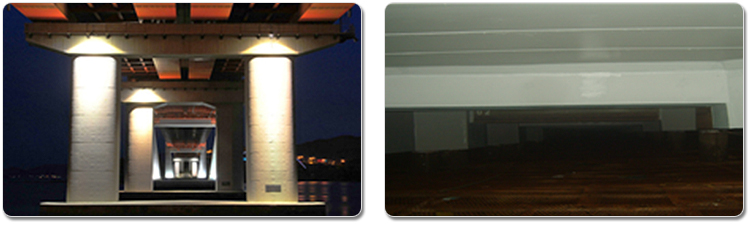

교량구조물의 내진보강공법 시공사례

SR시트를 이용한 교량 하부구조 내진보강공법(특허 제 1040183호)

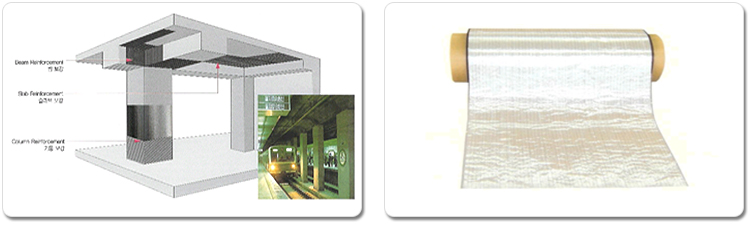

내진보강이 필요한 콘크리트 부재에 SR시트를 부착하여 콘크리트 구조물의 지진에 대한 저항력을 향상시키는 공법

SR시트를 이용한 콘크리트 교량 하부구조의 내진보강 공법개요

SR시트 내진보강공법의 기술적 우수성

SR시트는 유리섬유, 탄소섬유 및 아라미드섬유가 융합된 소재로서 소성변형에 대한 저항력이 매우 우수함.
지진 발생 시 취성파괴를 연성파괴로 유도함으로서 구조물의 급작스런 파괴를 방지함에 있어 탁월함.
SR시트는 복잡한 구조물에도 우수한 접착력을 보이는 등 뛰어난 시공성을 지님.
소재가 경량이고, 길이 제한이 없으므로 사하중의 증가 없이 고가교 등의 내진보강에 적용성이 우수하고,
원형 교각의 컬럼부에 대한 내진 보강에도 매우 적합함.

SR시트의 재료적 우수성

인장강도 : SR시트는 큰 인장강도를 보유하고 있으며, 파괴시까지 선형적인 응력-변형률 거동을 갖는다.
피로특성 : SR시트는 우수한 피로저항특성을 보인다.
경량성 : SR시트는 경량특성을 가지므로 매우 효과적이다.
비강도 : 항복강도를 밀도로 나눈 값으로 중량 대비 매우 높은 강성을 갖는다.
비강성 : 탄성계수를 밀도로 나눈 값으로 비강성에 있어서도 매우 우수하여 진동의 영향이 큰 구조물의 경우 저진동 특성을 갖는다.
내부식성 : SR시트의 가장 중요한 장점으로서 내부식성이 매우 우수하여 화학물질, 염해, 중성화에 대한 저항성이 크기 때문에
유지관리와 수명비용(life cycle cost) 부분에 있어서 매우 유리하게 작용하게 된다.
전기절연 특성 : SR시트는 전기절연특성을 보유하고 있어 감전의 위험을 방지해야하는 구조물에 사용하기 적합하다.

SR패널 및 SR시트의 재료특성

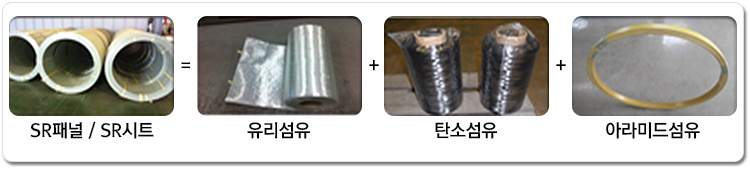

SR(Seismic Reinforcement)패널 및 SR시트는 고강성의 유리섬유와 고인성의 탄소섬유 및 아라미드섬유를 융합(hybrid)한 것으로
구조보강 및 내진보강에 효과가 탁월함

구조층	기자재	강화재
고강성 강화섬유	유리섬유	유리섬유(장섬유), 촙, 로빙크로스, 부직포
유리섬유	탄소섬유, 아라미드섬유	열경화성 플라스틱 수지
유리섬유(장섬유), 촙, 로빙크로스, 부직포	탄소섬유(장섬유), 아라미드섬유(장섬유)	탄산칼슘, 저수축제
