교량용 SR-탄성받침을 이용한 내진보강공법(특허 제 0989912호)

하중전달이 효율적이며 충격하중 및 소음흡수성이 우수한 교량용 SR-탄성받침을 이용한 내진보강공법으로서 탄성패드와 상하부 플레이트의 논슬립 시스템은 전단변형을 원활하게 수용하여 충분한 내진성능을 발휘함

교량용 SR-탄성받침을 이용한 내진보강공법 개요

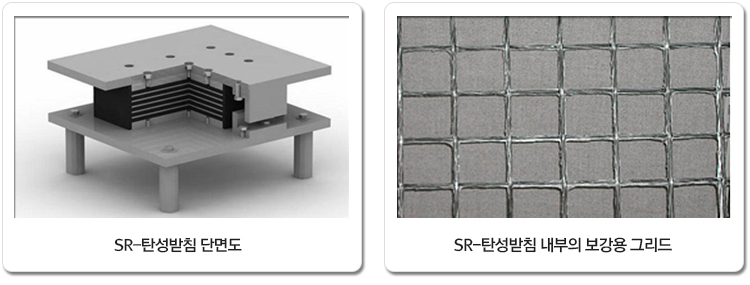

교량용 SR-탄성받침의 우수성

SR-탄성받침의 내부 보강그리드는 기존의 보강철판에 비해 비강도와 비강성이 높기 때문에 자중을 줄일 수 있고,
외부의 큰 하중에 대해서도 충분히 안전하게 내하력을 확보할 수 있다.
부식 염려가 거의 없어 유지관리에 큰 어려움이 없으며, 시공이 간편하여 경제적임
고무패드와 상하부 플레이트의 미끄러짐이 없게 설계하여 전단변형을 원활하게 수용하여 지진시에도 충분한 기능 발휘
상,하부 플레이트 일체화를 통해 강교 및 장대교량의 받침장치로서도 적용가능
들뜸(롤오버), 미끄럼(롤아웃) 발생이 없어 탄성받침의 내진효과 극대화
부반력 방지 기능이 추가되었으며 합성고무사용으로 내유, 내열, 내마모성, 내오존성이 있어 내구성이 우수함
상부구조의 충격하중을 탄성받침이 흡수하여 하부구조로 전달하지 않음

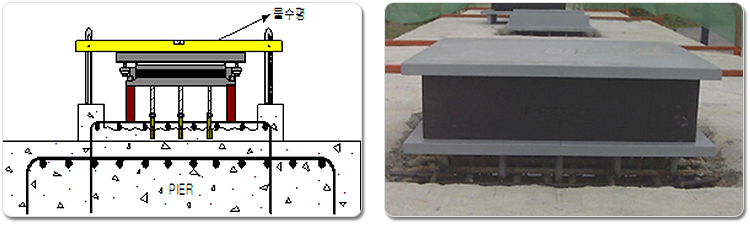

교량용 SR-탄성받침의 설계 및 시공상태

교량 상부구조의 동시 인상 공법(특허 제 1243232호)

받침장치 교체시에 유량제어형 멀티펌프와 안전잭을 이용한 교량 상부구조의 동시 인상 공법

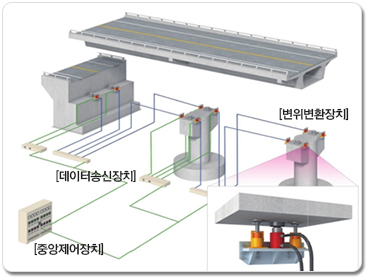

교량 상부구조의 동시 인상 공법개요

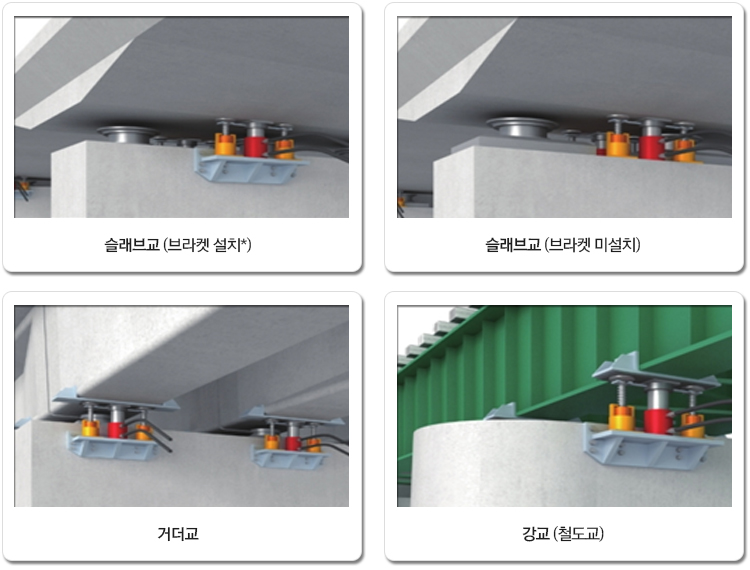

교량 상부구조의 동시 인상 공법 적용성
