SR시트 내진 보강 공법 개요

내진보강 이 필요한 콘크리트 부재에 SR시트를 부착하여 콘크리트 구조물의 지진에 대한 저향력을 향상시키는 공법

SR시트 내진보강공법 적용범위

SR시트 내진보강공법의 기술적 우수성

SR시트는 유리섬유, 탄소섬유 및 아라미드섬유가 융합된 소재로서 소성변형에 대한 저항력이 매우 우수함.
지진 발생 시 취성파괴를 연성파괴로 유도함으로서 구조물의 급작스런 파괴를 방지함에 있어 탁월함.

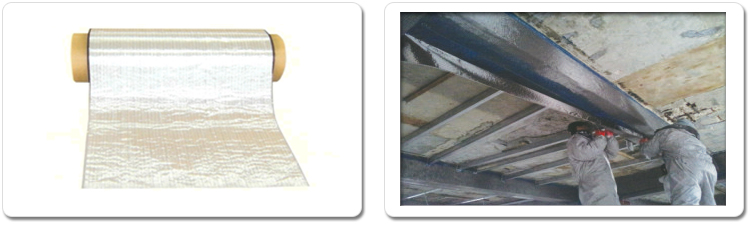

SR시트는 복잡한 구조물에도 우수한 접착력을 보이는 등 뛰어난 시공성을 지님.
소재가 경량이고, 길이 제한이 없으므로 사하중의 증가 없이 고가교 등의 내진보강에 적용성이 우수하고,
원형 교각의 컬럼부에 대한 내진 보강에도 매우 적합함.

SR패널의 재료특성

인장강도 : SR시트는 큰 인장강도를 보유하고 있으며, 파괴시까지 선형적인 응력-변형률 거동을 갖는다.
피로특성 : SR시트는 우수한 피로저항특성을 보인다.
경량성 : SR시트는 경량특성을 가지므로 매우 효과적이다.
비강도 : 항복강도를 밀도로 나눈 값으로 중량 대비 매우 높은 강성을 갖는다.
비강성 : 탄성계수를 밀도로 나눈 값으로 비강성에 있어서도 매우 우수하여 진동의 영향이 큰 구조물의 경우 저진동 특성을 갖는다.
내부식성 : SR시트의 가장 중요한 장점으로서 내부식성이 매우 우수하여 화학물질, 염해, 중성화에 대한 저항성이 크기 때문에
유지관리와 수명비용(life cycle cost) 부분에 있어서 매우 유리하게 작용하게 된다.
전기절연 특성 : SR시트는 전기절연특성을 보유하고 있어 감전의 위험을 방지해야하는 구조물에 사용하기 적합하다.

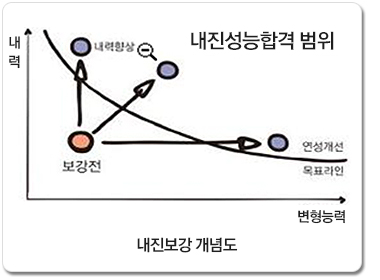

SR시트 내진 보강 공법 적용개념도

교량 : 슬래브, 거더 및 기둥에 대한 내진보강공법 적용

SR시트 내진 보강에 따른 효과

균열 보강	콘크리트 구조물 표면에 충격, 과다 하중, 피로 하중 등으로 발생한 균열 부위를 보강함으로써 균열의 활동을 억제시키고 콘크리트 구조물의 내력을 회복시킬 수 있다.
내마모성 향상	기존 콘크리트 구조물의 표면에 보강함으로써 매우 우수한 내마모성을 갖게 된다.
우수한 휨 내력 증강	철근 콘크리트 구조물의 인장 측에 부착 보강함으로써 휨 내력을 대폭 증가 시킬 수 있다.
복잡한 구조물 보강	교각, 굴뚝, 흄관 사이로 터널 지하철 등의 복잡한 구조물에도 기존 철판 등과 우수한 접착력을 가지므로 뛰어난 시공성과 내진보강 효과를 기대할 수 있다.

보강공법의 비교

구분	SR패널 보강공법 (특허 1040183호)	탄소섬유 보강공법 (특허 0132796호)	유리섬유 보강공법 (특허 0397311호)
공법개요	고강성의 유리섬유와 고인성의 탄소섬유, 아라미드 섬유가 융합된 SR시트를 구조물에 적층 시공하여 내진성능을 확보하는 공법	탄소섬유를 구조보강이 필요한 콘크리트 부재에 겹으로 부착하여 구조물의 내구성 및 내하력을 향상시키는 보강공법	유리섬유를 손상된 콘크리트 구조물에 프라이머 도포 후 접착제로 유리 섬유를 부착하여 구조물의 내구성 및 내하력을 향상시키는 보강공법
공법순서	보강면 바탕정리 프라이머 도포 요철정리 접착용 수지 도포 SR시트 부착(일방향 2겹) 함침용 레진 도포 양생 및 표면 마감	콘크리트 표면처리 프라이머 도포 에폭시 도포 탄소섬유 시트부착(일방향 2겹) 양생 및 표면 마감	치핑/고압수 세척, 부식부 녹제거 구체강화제 도포 신·구 콘크리트 접착제 도포 프라이머 및 접착제 도포 유리섬유 복합재(CAF) 부착 (일방향 2겹)
장단점	사하중 증가 거의 없음 염해 부식우려 없음 유리+탄소+아라미드 융합소재로서 내진보강 효과가 우수함	해수침식 우려없음 별도 주입보수 불필요	해수침식 우려없음 Prepreg 형태로 시공품질 향상
경제성	451,000 / ㎡ [2겹]	499,000 / ㎡ [2겹]	480,000 / ㎡ [2겹]
