터널 라이닝 내오염 도장공법(특허 제 0797597호)

1㎛ 미만의 미세 물분자 구성을 갖는 수용성 수지를 이용한 터널 라이닝의 도막처리공법으로서 터널 라이닝의 표면강화 및 오염방지 성능을 갖는 기술

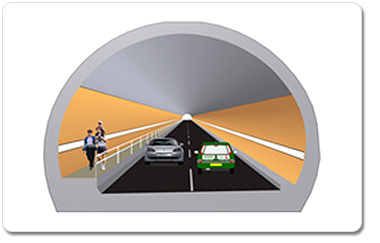

터널 랑이닝 내오염 도장공법 개요

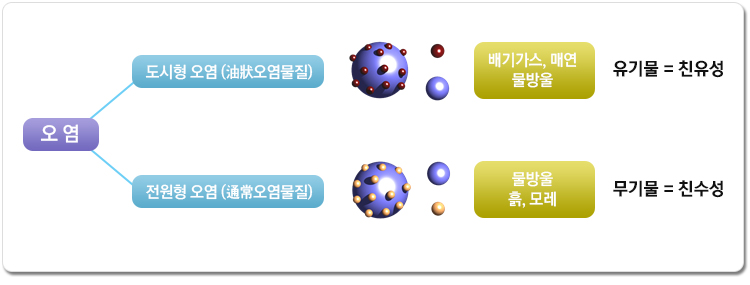

터널 라이닝의 오염원인

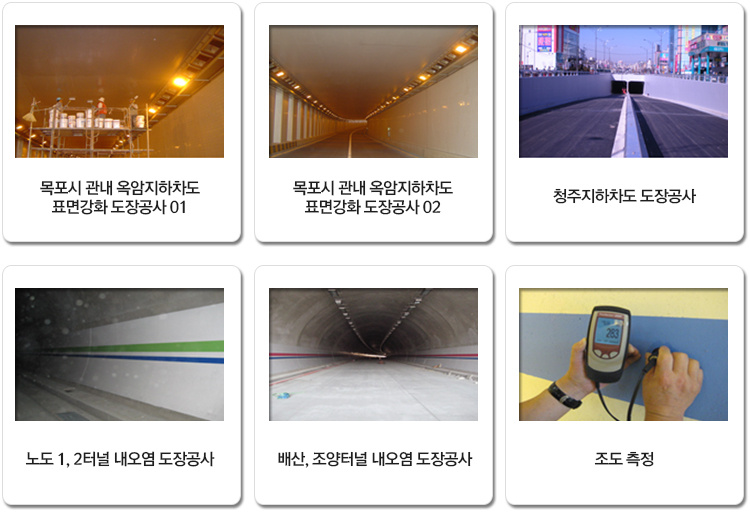

지하 구조물의 내오염도장공법 적용사례

SR판넬을 이용한 터널 라이닝의 내진보강공법(특허 제 1061248호)

구조보강 또는 내진보강이 필요한 터널 라이닝 부재에 SR(Seismic Reinforcement)패널을 Anchor Bolt로 장착한 후에, 콘크리트 라이닝과 패널과의 사이에 접착수지를 충진하여 터널 라이닝을 보강하는 공법

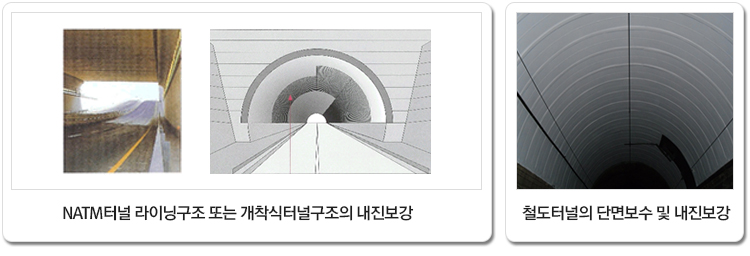

SR패널을 이용한 터널 라이닝구조의 내진보강 적용개요

유사기술 비교자료

구분	SR패널 부착공법 (특허 1061248호)	GFRC panel 보강공법 (신기술 381호)	COSREM 보강공법 (신기술 596호)	투명 그리드 보강공법 (특허 0454638호)
개요	고강성의 유리섬유와 고인성의 탄소섬유, 아라미드 섬유가 융합된 SR패널(하이브리드 패널)을 콘크리트면에 부착 후 에폭시 접착제, 폴리머몰탈 또는 시멘트몰탈을 충진하여 장기내구성능 또는 내진성능을 확보하는 공법	표면치핑 후 유리섬유강화 플라스틱패널을 고정한 후 에폭시 주입으로 휨 내하력을 증진하는 공법	통기성 구조를 지닌 경량 복합 보강판넬을 콘크리트 면에 부착 후 에폭시 주입과 박리방지 장치를 설치하여 보강효과 및 내구성 증진효과를 기대하는 공법	그리드 형태의 보강재를 투명패널과 일체화한 재료를 이용하여 에폭시주입과 부착으로 강도를 증대하는 공법
시공순서	치핑 등 전처리 균열부위 V커팅 앵커공 천공 SR-Panel 부착 에폭시 씰링 에폭시 주입 후처리 및 양생	치핑 등 전처리 단면복구 및 프라이머도포 ㄷ형 클립 부착 GFRC패널부착(5mm) 앵커부착 에폭시 씰링 에폭시 주입	단면복구(필요시) 표면처리 판넬정착(6mm) 박리방지장치 설치 접착제 주입 표면보호제 마감(필요시)	치핑 등 전처리 표면처리 및 프라이머 도포 투명그리드패널 부착 (6-8mm)(6-8mm) 에폭시 씰링 에폭시 주입
특징	해수침식 우려없음 내진 및 에너지흡수 능력 강화	해수침식 우려없음 별도 주입보수 불필요	해수침식 우려없음 Prepreg 형태로 시공품질 향상	해수침식 우려없음 투명패널을 통한 육안검사 가능
