교량 하부구조 수중보강공법(특허 제 1183182호)

교량의 하부시설 중 수중 교각의 세굴 또는 노화부위를 보수·보강하는 기술

교량 하부시설 수중보강공법 개요

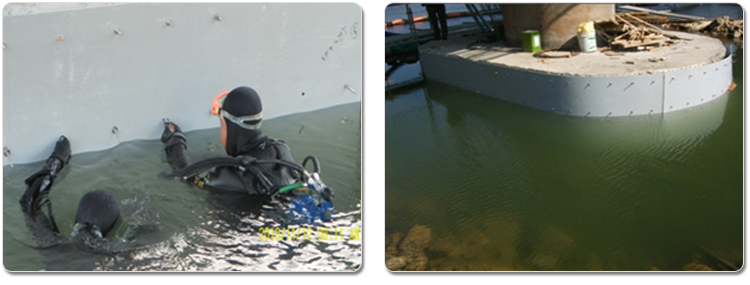

교량 하부시설 수중보강공법은 수중 구조물을 시공하고자하는 해안이나 강, 댐, 저수지 등의 사면이나, 기존 수중구조물 및 수중교각의 세굴 내지는 노후화된 부분에 치핑처리 후 수중 구조물 거푸집 패널을 이용하여 수중 모르타르를 타설하는 공법으로 기존 콘크리트 구조물과 일체화가 되어 압축강도 및 인장강도 등이 증대되며 부식, 중성화, 세굴 방지 등과 같은 내구성이 증대된다.

교량 하부시설 수중보강공법의 특징

구조용 보강재를 설치하여 모재와의 일체화 증대
파단면의 시공 두께와 관계없이 시공 가능
방청, 염해방지, 중성화 방지성능 우수
고강도 복합패널을 부착함으로서 보강효과 탁월

교량 하부시설 수중보강공법의 적용분야

항만, 교량, 댐 등 콘크리트 구조물
하수도, 도수로 등 열악한 환경의 콘크리트
다리, 부두 건축물 등의 슬래브, 거더
콘크리트 구조물의 단면증대
철도교 등 진동이 심한 콘크리트 구조물

교량 하부시설 수중보강공법 시공순서

사용 재료의 우수성

수중용 모르타르 :
수중에서 탁월한 성능을 발휘하는 수중용 고분자 폴리머 모르타르를 사용하며, 이 때 수중 불분리성, 충전성 및 흐름성 등과 같은 소정의 성능을 발휘함

수중 영구 거푸집 :
수중보강에 사용되는 영구 거푸집으로서 SR패널은 유리섬유, 탄소섬유 및 아라미드섬유가 융합된 소재로서 소성변형에 대한 저항력이 매우 우수할 뿐만 아니라 지진 발생 시 취성파괴를 연성파괴로 유도함으로서 구조물의 급작스런 파괴를 방지함에 있어 탁월함
