- 영상 비상벨 시스템 구성도
- 비상벨
- 마스터 초소기
- 서브컨트롤러

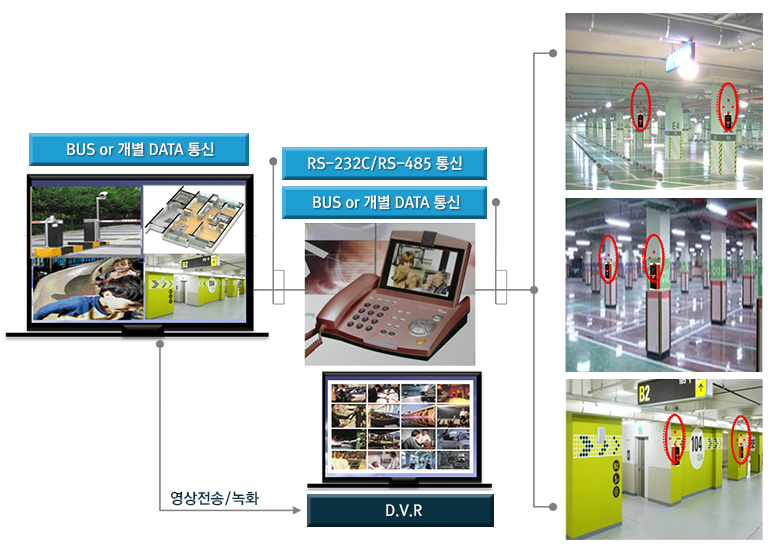

영상 비상벨 시스템 구성도 (관제센터 구성도)
비상사태 발생시 비상폰의 비상버튼을 누르면 방재실 및 관리실로 긴급상황을 통보하고, 관제센터의 모니터에는
해당구역의 위치 및 영상이 Pop-up 되어 신속한 대처가 가능함.

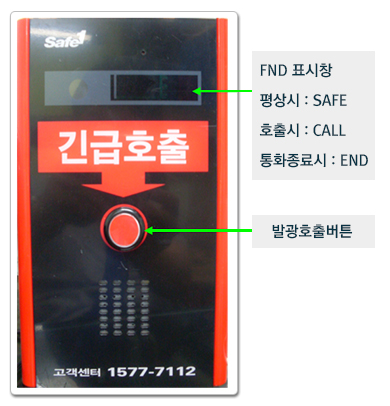

비상벨
| 구분 | MODEL |
|---|---|
| 비상벨 | |
| 제 품 사 양 | |
| 평시상태 | 호출버튼 점등 |
| 호출상태 | 톤음 발생, FND로 CALL 표시 CALL 톤음 볼륨조절 가능 호출시간가능 (30초~2분) |
| 통화상태 | 호출버튼 소등 |
| 음성전송 | 평형 방식으로 전송 |
| 배선방식 | 8선 직렬 연결(SUB카드와 비상벨간 UTP 4P) |
| 통신방식 | SCU와 485통신 |
| 연 동 | CCTV와 연동 가능 |
| 경 광 등 | 경광등과 연결 가능 |
| 방 수 | 생활방수 기능 |
| 전 원 | DC 12V / 개별전원 공급 |

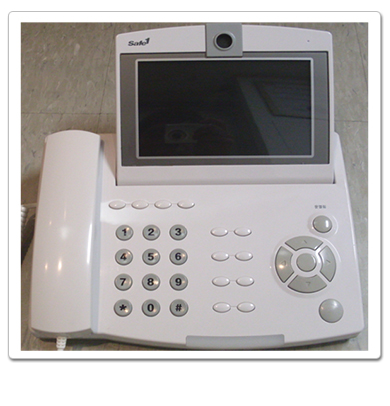

마스터 초소기
| 구분 | MODEL |
|---|---|
| 마스터 초소기 | |
| 제 품 사 양 | |
| 표시기능 | Osd 문자 표시 |
| Data 전송 | Poling 방식 |
| 호출방법 | Ten Key방식 |
| 호출시 | 비상벨 ID 표시 / 호출 알림음 발생 |
| 통화상태 | 비상벨과 음성/영상통화 |
| 통화방식 | 평형방식으로 전송 |
| 통화시간 | 3분 이내 |
| 통신방식 | 경광등과 연결 가능 |
| 전원사양 | DC 12V / 외장형 |

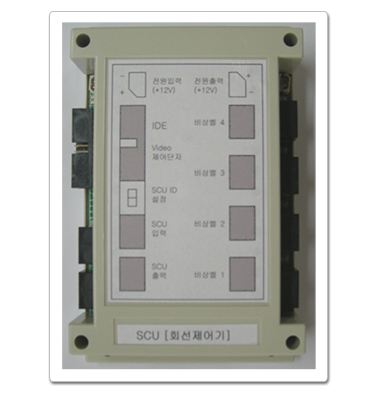

서브 컨트롤러(SCU)
| 구분 | MODEL |
|---|---|
| 서브 컨트롤러(SCU) | |
| 제 품 사 양 | |
| 포 트 | 4 IN 2 OUT |
| 음성전송 | 1.2Km 이내 (단, 케이블거리, 사양, 주변여건 등에 따라 차이가 있을 수 있음) |
| 음성신호 | 각 비상벨 간의 음성 라인제어 |
| 영상전송 | 영상 출력 500m |
| ID 설정 | 채널카드 DIP S/W로 설정 |
| 통신방식 | 비상벨과 옥탑출입통제기간 485통신 |
| 전원사양 | DC 12V / 외장형 |
| ID 설정 | 채널카드 DIP S/W로 설정 |
