제품소개PRODUCT
Standard Flanges

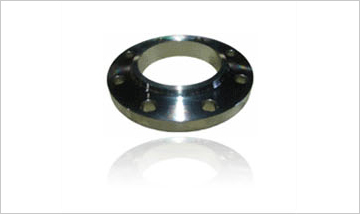

SLIP-ON
플랜지 내부에 관을 완전히 끼워 넣고 용접을 하여 연결할 수 있도록 제작된 것으로 플랜지의 내경은 PIPE SIZE 외경보다 조금 더 큰 구경으로 제작되어서 PIPE삽입이 용이하다. 낮은 HUB를 가지고 있으며, 이 PIPE가 삽입되어진 상태로 용접되어진다.

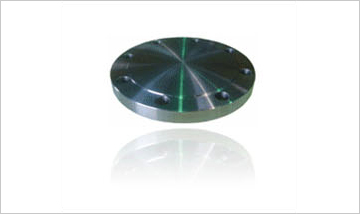

BLIND
내경이 없는 플랜지로 배관의 끝부분에서 한쪽을 패쇄하거나 다시 열 수 있게 해주는 역활을 한다.

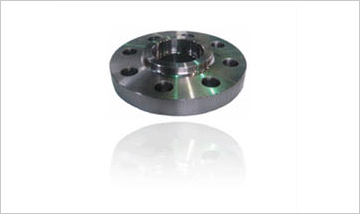

SOCKET WELDING
SLIP ON과 유사한 형태로 되어 있으나 내경이 2단으로 되어있다. PIPE삽입이 용이하도록 되어진 플랜지의 내경과 일정거리만큼 PIPE가 삽입 되었을 때 더 이상 삽입이 안되게 PIPE의 내경과 같은 내경으로 되어있다. 즉, 플랜지 내부에 관을 일부만 끼워넣고 용접을 하여 연결할 수 있도록 제작된 것이다.

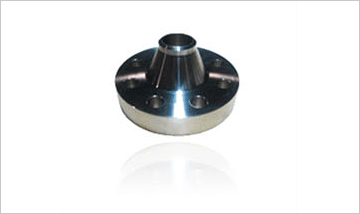

WELDING NECK
플랜지와 관을 맞대기 용접에 의하여 연결할 수 있도록 제작된 것을 말하며, FLANGE 아래부분이 높은 압력을 완화시키기 위해 설계되어진 FALNGE이다. 특수한 용도로 사용되어 진다.

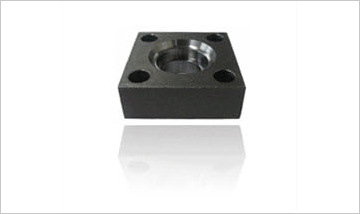

SQUARE
유압의 고압력 플랜지로 많이 사용되어지며 플랜지에 O-RING이 장착될 수 있도록 홈이 있는 플랜지와 홈이 없는 플랜지가 있다.

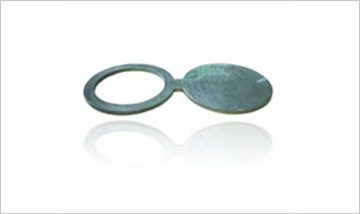

SPECTACLE
VALVE등과 같이 사용되어지며 VALVE가 오작동 될 경우 이중안전장치의 역활을 해준다. 개폐와 폐쇄 작업에 용이하도록 제작되어졌다.
SPECIAL FLANGES

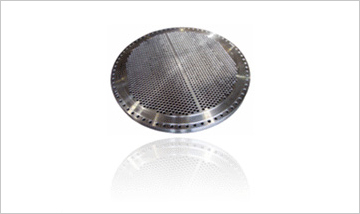

TUBE SHEET
SHELL SIDE와 TUBE SIDE의 유체 혼합을 방지하고 TUBE를 견고하게 일정한 간격을 유지할 수 있도록 SUPPORT해주는 역활을 한다. 선박용 및 산업용 열교환기, 발전설비, 압력용기 등에 사용되고 있다.

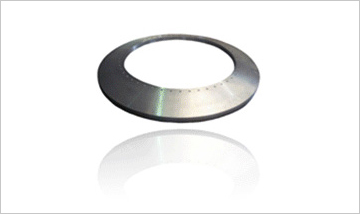

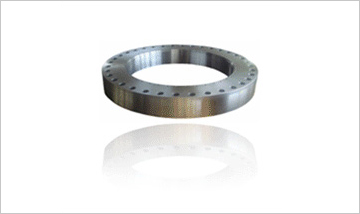

GIRTH FLANGE
SHELL, CHANNEL, HEAD TO FLANGE 형태로 용접되며 SEAM애 부착된다. 주로 대형 SIZE가 많다.

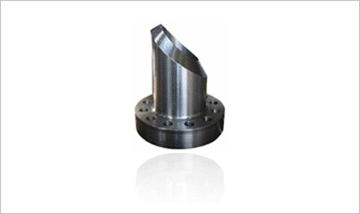

NOZZLE FLANGE
VESSEL 내부에 유체의 흐름이나 압력을 필요로 하는 곳으로 분배시켜주는 경로의 역활을 한다.
SPECAIL FALNGE
STANDARD가 아닌 고객이 요청하는 형태나 치수로 가공하여 제공하는 제품
FITTINGS

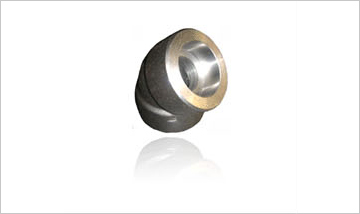

ELBOW
고압배관용 부품으로써 210kg/cm2압력까지 주로 사용된다. 45˚, 90˚로 구부러진 FITTING류로 SHORT ELBOW와 LONG ELBOW가 있다.

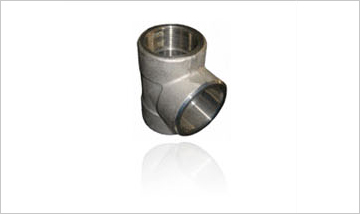

TEE
고압배관용 부품으로써 210kg/cm2압력부터 350kg/cm2압력까지 주로 사용된다. T자 형상의 FITTINGS류로 PIPE가 수직으로 접하는 곳에 주로 사용되어 진다. 그 외에도 STRAIGHT, REDUCING, CROSS, LATERAL, PAD등이 있다.

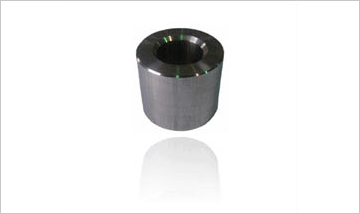

COUPLING
1 1/2B 이하의 PIPE와 PIPE와 PIPE를 일직선상에 접속하는 곳에 사용되는 FULL COUPLING과 1 1/2B 이하의 분기부에 사용되는 HALF COUPLING등이 있다.

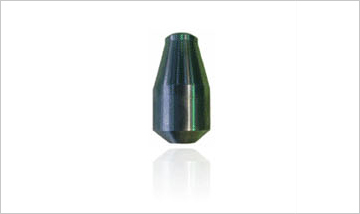

BOSS
OUTLET 이나 HALF COUPLING과 같은 역활을 하지만 주관 접촉부측이 BEVEL 형상을 하 고 있다.

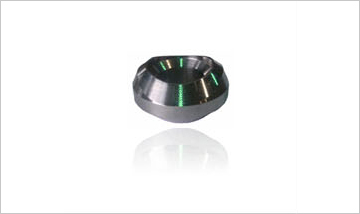

WELDOLET
2"(INCH)이상의 PIPE등의 맞대기 용접용으로 사용된다.
PIPE

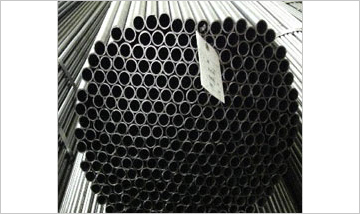

Seamless Pipe
무계목 강관이라고 하며, 용접을 하지 않은 강관이다. 초고압이라던가 고압가스 등을 이송할 경우 용접부위가 세어 가스가 누출되거나 용접부위가 깨어져 가스나 석유등이 세어 나올 수 있는 가능성이 크기 때문에 그러한 곳에 Seampless pipe를 사용한다.
Welded pipe
용접강관이라고 하며, 용접을 한 강관이다. 가격이 저렵하며 주로 용접강관을 사용한다.
