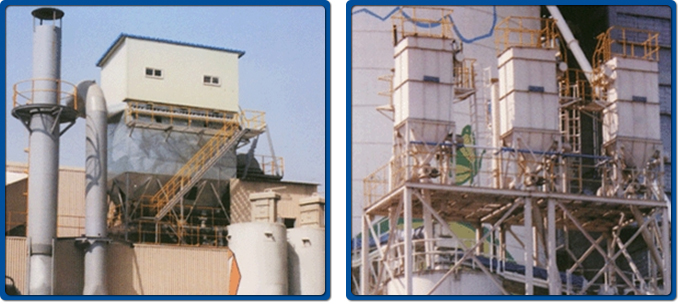

여과집진설비 개요

분진이 함유된 배출가스를 나란히 설치된 여러개의 여과포에 통과시키면서 분진이 여과포에 포집되는 장치이다.
여과포 자체는 약간의 분진을 포집하지만 더 중요한 역할은 직물웨에 빠르게 쌓이는 먼지층이 지지체로써 작용하는 것이다.
따라서 미세분진 및 고농도의 분진은 먼지층에 의해 더욱 효율적으로 포집하고 포집된 분진은 기계식 장치에 의해 배출된다.
처리가스량의 범위는 3㎥/min 이상이고 집진효율은 최고 99%에 달한다.

특징

- 입자에 대한 집진 효율이 높고 여러가지 형태의 분진을 포집.
- 고농도의 함진공기에 사용가능하고 다양한 용량을 처리.
- 1㎛이하 분진 및 가스오염 물질의 고효율 포집을 위한 섬유 또는 전처리된 과립상 여포 사용 가능.
- 습한 물질, 습기의 농축, 흡착 성분은 여포의 Crusty caking 이나 Plugging의 발생 또는 특정시설이 필요.
- 산화되기 쉬운 분진이 포집될 경우 화재 및 폭발 위험.

적용분야

시멘트 공장 / 금속가공 공장 / 식품공장 / 요업, 고무, 약품제조공장 / 섬유, 화학공장 / 곡물 및 사료공장 / 제철, 제강, 주물공장
목재가공 공장 / 소각로 후단설비 / 기타 산업현장의 분진제거

집진장치

01. FILTER BAG

ITEMS	POLYSTER		ACRYLIC	NOMEX(ARAMID)		GLASS FIBER		TEFLON	TEFAIRE	alkailP87	RYTON
	anti-acid	anti-acid		anti-acid	anti-static	teflon coating	silicon coating
중량	550±20	550±20	550±20	550±20	550±20	550±20	900±2	750±20	750±20	550±20	550±20
두께	2±0.2	2±0.2	2±0.2	1.8±0.2	1.8±0.2	1±0.2	1±0.2	1.2±0.2	1.2±0.2	2±0.3	19±0.2
통기도	17±3	17±3	18±3	10~15	10~15	10±2	10±2	12±3	12±3	18±2	120±20
인장강도	120±20	120±20	120±20	120±20	120±20	150↑	150↓	120±20	L110±20 W120±20	L110±20 W120±20	120±20
내열성	130℃		120℃	200℃		230℃		220℃	230±20	220±20	190℃
내약품성	stable acid			stable to alkali organic inatter		stable to acid, alkali		stable to acid, alkali organic matter	stable to acid, alkali	stable	stable to acid, alkali

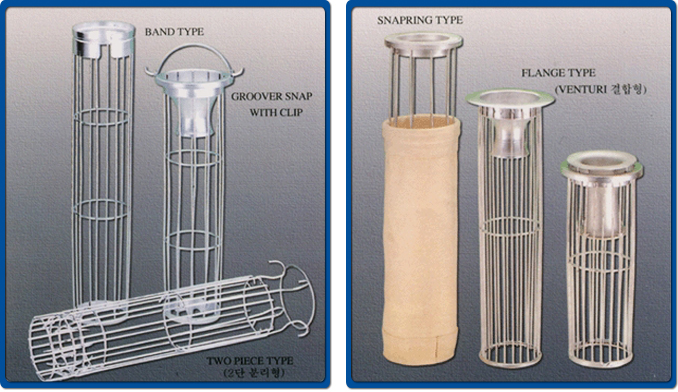

02. BAG CAGE

직경 100~300, 길이 500mm~10,000mm와 사용조건에 따른 재질 (SUS, SS등)의 선택에 관계없이 다양하게 생산하며, 직선 10~24선 및 메이커의 별도 주문 사양도 제작 가능함.

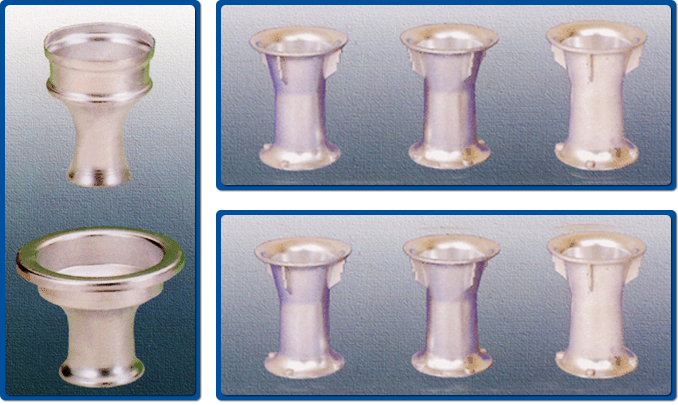

03. VENTURI

직경 100~300, 길이 500mm~10,000mm와 사용조건에 따른 재질 (SUS, SS등)의 선택에 관계없이 다양하게 생산하며, 직선 10~24선 및 메이커의 별도 주문 사양도 제작 가능함.

탈진장치

01. DIAPHRAGM VALVES

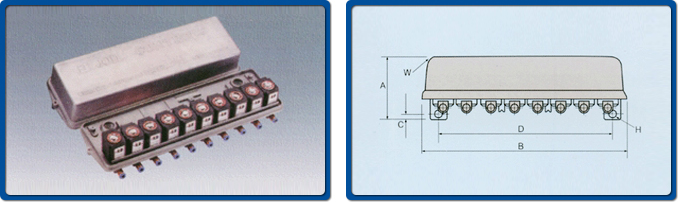

02. SOLENOID VALVE ENCLOSURE

DIMENSIONS(mm) - 110V, 220V Option DC 24V

MODEL	A	B	C	D	H	W	Weight(Kg)	Valve Q'ty in use8
8P	98	338	9	263	￠10	98	2.8	3P~8P
10P	98	410	9	350	￠10	125	4.5	9P~10P

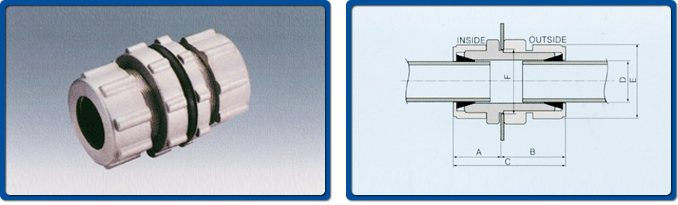

03. CONNECTOR (Aluminum Die-Casting)

DIMENSIONS(mm)

MODEL	PIPI SIZE	A	B	C	D OUTDIA	E	F	Weight(Kg)	Plate Open Hole Size
20A	3/4"	42	54	96	￠28.8	56	￠40.6	2.8	￠43
25A	1"	50	63	113	￠36	69	￠52.7	0.75	￠55
40A	11/2"	56	76	132	￠50	92	￠68.6	1.35	￠71
50P	2"	68	83.5	151.5	￠61.5	115	￠88	2.2	￠91

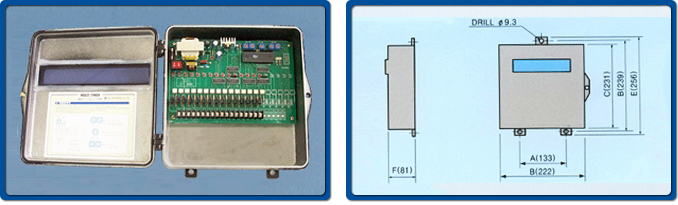

04. TIMER CONTROLLER

DIMENSIONS(mm) - 110V, 220V, 24V

MODEL	SIZE(W x L)	WEIGHT(kg)
		NET	GROSS
6P, 10P	103 x 170 (93 x 161 x ￠5)	0.35	2.13
12P, 15P, 17P, 20P	135 x 203 (126 x 192 x ￠5)	0.43	2.2

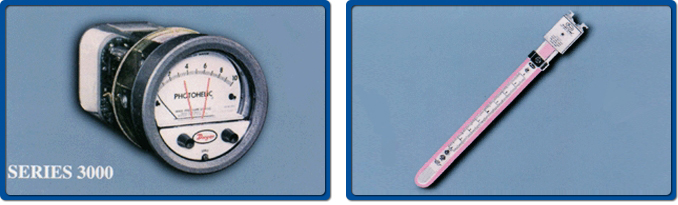

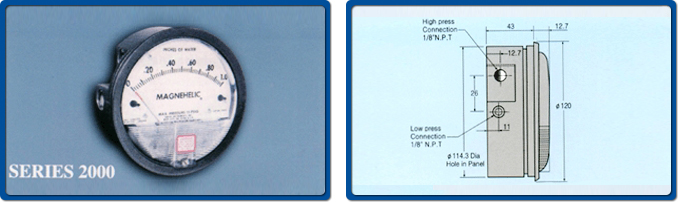

05.MANOMETER (Pressure Gauge)

1set 부품	품명	사양	재질	수량	MODEL NUMBER	RANGE(mm of water)
	NIPPLE	EC6x1/8"	B/S	4EA	2000~200	0~300
	SOCKET	PT 1/8"	SS41	3EA	2000~400	0~400
	HOSE	￠6	연질PVC	3EA	2000~500	0~500

MODEL NUMBER	RANGE(mm of water)
		3000~300	0~300
3000~400	0~400
3000~500	0~500

MODEL NUMBER	RANGE(mm of water)
		M 400	200~0~200
M 600	300~0~300
M 1000	500~0~500

제진장치

Dust 불출설비의 특징

01. 탁월한 밀폐성

- 집진설비의 미세한 분진까지 차단 가능

02. 우수한 내구성

- 기계 유지보수 비용의 최소화

03. 다양한 규격

- 고객의 주문사양에 충족 가능

04. 사용 용도

- BAG FILTER / CYCLONE / SEPARATOR / BIN TANK / HOPPER 등
